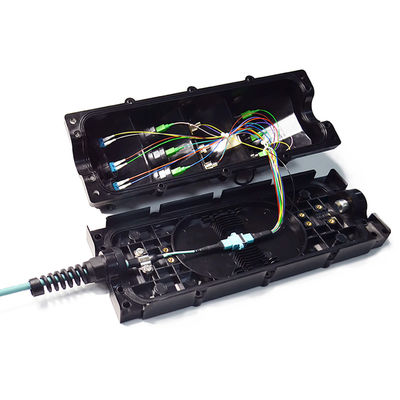

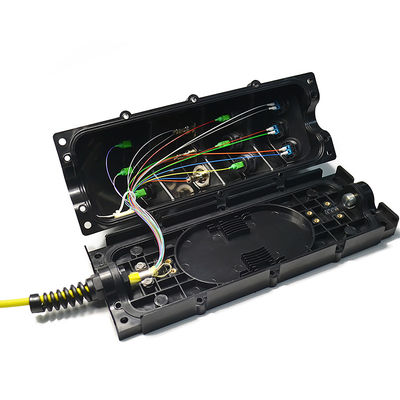

Recinto de la fibra óptica del soporte FTTX de la pared de FOC 8-48F

Soporte de la pared de FOC 8-48F o recinto de la fibra óptica FTTX de la instalación de poste

Descripción

El recinto de FTTX es una nueva fibra económica distribuyó la solución para el uso al aire libre. Compare los productos tradicionales, el recinto de FTTX es fácil de actuar y tiene alta compatibilidad. Puede ser utilizado para el montaje en la pared, la instalación aérea o celebrar la instalación del polo, sobre la base de diverso recinto de situation.FTTX no sólo usado en campo de FTTH, pero también usado en el FTTA o el otro ambiente duro.

Campo de FTTH
Uso tradicional ONU o FDH (unidad de la solución de la red/eje ópticos de la distribución de la fibra), cuando el cable óptico del tronco llega fuera de las mansiones y a los chalets. El recinto de FTTX puede substituir ONU o FDH porque tiene función de distribución de la fibra. Dentro de, puede ser PLC fijado 1*8 o 1*16 de 2-4pcs, y puede ser mangas de protección puestas del empalme de la fibra 24pcs. Después de acoplar con 1-48F IP67 premontó el conector impermeable, el recinto de FTTX puede conectar cada mansión y chalet o silo de la baja tensión directamente. Puede ser fijado fuera de mansiones y de chalets, o de celebrar la instalación del polo. El recinto de FTTX puede reducir pérdida de señal con nodo menos de conexión. Para en el recinto premontado fábrica de FTTX, es no operador de la alta habilidad de la necesidad debido a ninguna operación del empalme de la fibra. La eficacia de la instalación se puede aumentar en el 40%.

Campo de FTTA
Tradicionalmente, la unidad de radio remota (RRU) y la unidad constructiva de la banda baja (BBU) conectaron por el cable de fibra óptica, tecnología de red de estrella del forme. Cada enlace por cable al aire libre a dos caras de la necesidad una de RRU a BBU. La instalación necesitará más tiempo y el coste será trabajo del recinto de high.FTTX como una caja de la agregación/de Demark, el vínculo RRU y BBU junto. De BBU al recinto de FTTX, necesite solamente un cable híbrido multifibra. Entonces las fibras de la divisoria del recinto de FTTX a cada RRU con IP67 premontaron los montajes de cable impermeables. RRU puede conseguir poder a través del conector de poder montado en FTTX Enclosure.It puede evitar la duplicación innecesaria.

Conexión del cable del tronco

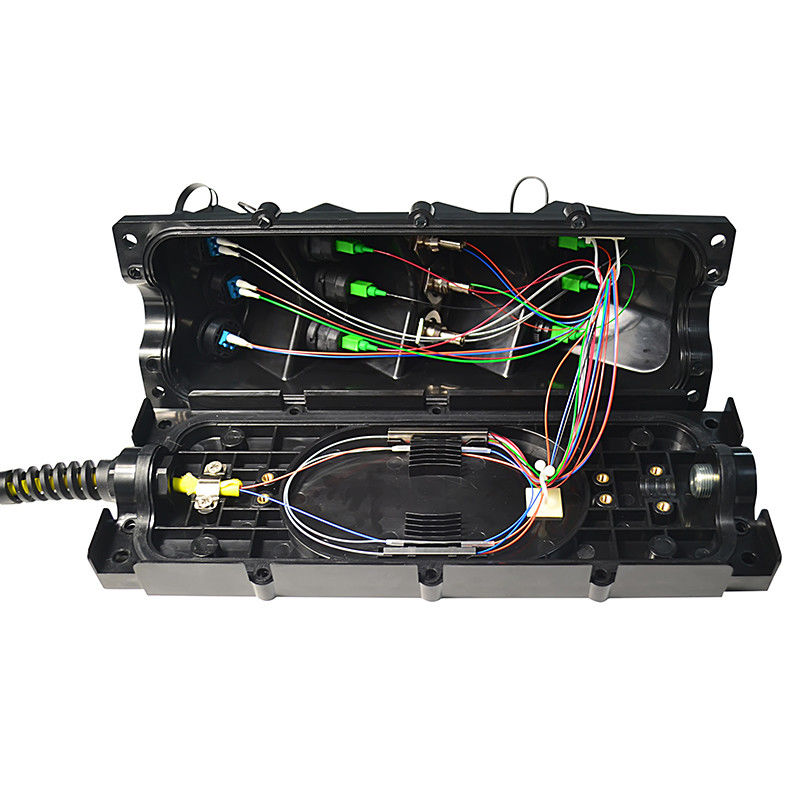

El cable del tronco necesita ser fusión soldada con autógena con frecuencia debido a cada longitud de cable del tambor limitó. El punto tan de conexión es débil y necesidad ser protegido muy bien. Cuando el cable del tronco entra en recinto de FTTX, será sellado y fijado por la glándula de cable de la prueba de la torsión (plástica o tipo del metal). Para el cable del diámetro de 5mm-14m m hacia fuera, el recinto de FTTX tiene diversos accesorios a caber. La glándula de la torsión puede lanzar la tensión cuando cable del tronco que dobla y proteger la fibra para evitar romperse. Dentro del recinto de FTTX, el cable y al miembro de fuerza principales fijaron la sujeción, que se aseguran de que la caja pueda colocar 1200N que tira de largo plazo de la fuerza. La funda de protección del empalme (24pcs máximo) y el PLC (Max.2pcs) se pueden fijar en el cuerpo, que hacen la fibra del recinto de FTTX dividieron muy fácil. El diseño antideslizante en el caso bajo, que se asegura de recinto de FTTX sostiene el alambre/el polo firmemente.

Características y ventajas
Alta compatibilidad: pueden ser ODVA montado, Hconn, el mini SC, PTLC, PTMPO o el adaptador.
asamblea Fábrica-sellado o de campo.
Bastante fuerte: trabajo debajo de 1200N que tira de largo plazo de la fuerza.

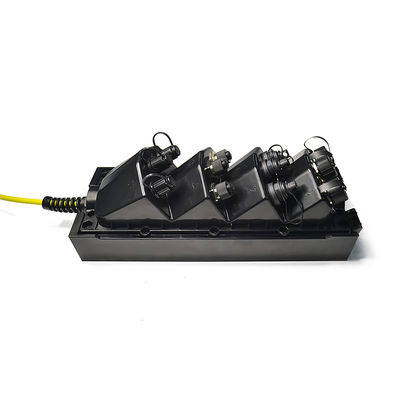

De 2 a 12 puertos para los conectores duros solos o multifibra.
Disponible con el PLC o la manga del empalme para la divisoria de la fibra.
Grado impermeable IP68.
Montaje en la pared, instalación aérea o celebrar la instalación del polo.
Superficie y altura disminuidas del ángulo no asegurarse de ningún conector que interfiere cuando actuando.
Estándar del IEC 61753-1 de la reunión.
Rentable: ahorre el tiempo de funcionamiento del 40%.
