Datos del producto:
|
NOMBRE: | El cuadro aéreo 8 uno mismo flojo multi del cable del tubo del solo modo no apoyó a ningún Armor Opt | Tipo de la fibra: | G652D |
---|---|---|---|
Cuenta de la fibra: | 24F | Tipo: | cable de fribra óptica |
Diámetro del cable: | 9.8*18.5m m | Miembro de fuerza: | Alambre de acero |
instalación: | Autosuficiente/aéreo | Uso: | Sistema de comunicación de larga distancia |
Miembro del mensajero: | Alambre de acero | Certificación: | ISO9001/CE |
Opciones de la fibra: | ITU G652D, G657A, OM1, OM2, OM3, OM4 | ||
Alta luz: | Cuadro 8 cable de fribra óptica no acorazado,Cable de fribra óptica no acorazado flojo del tubo,Cuadro aéreo 8 cable flojo del tubo |

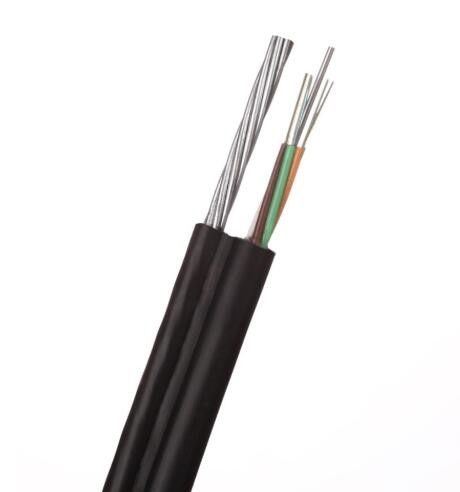

El cuadro aéreo 8 uno mismo flojo multi del cable del tubo del solo modo no apoyó a ningún Armor Optical Fiber
La descripción del cuadro aéreo 8 uno mismo flojo multi del cable del tubo del solo modo no apoyó a ningún Armor Optical Fiber
El cuadro autoestable 8 cable óptico con las fibras colocadas en jalea llenó el tubo flojo del almacenador intermediario trenzado alrededor de miembro central dieléctrico. La base del cable se protege con la jalea o el material waterblocking para prevenir la intrusión y la migración del agua. Cubren esta unidad determinada y mensajero de acero galvanizado con la chaqueta externa del polietileno.
Las características del cuadro aéreo 8 uno mismo flojo multi del cable del tubo del solo modo no apoyaron a ningún Armor Optical Fiber
1, fuerza de alta resistencia de alambres trenzados cumple el requisito de autosuficiente y reduce el coste de la instalación.
2, buen funcionamiento mecánico y de la temperatura.
3, cuadro autosuficiente 8 diseño.
4, compuesto especial del relleno del tubo asegurar una protección crítica de la fibra
5, compuesto flojo del relleno del tubo
6, hilado de Aramid proporcionan la protección mecánica adicional
7, compuesto flojo del relleno del tubo
relleno de la base del cable del 8.100%
9, tubo flojo gel-llenaron la construcción para la protección superior de la fibra.
10, ULTRAVIOLETA y humedad-resistentes diseños
Los datos del parámetro del cuadro aéreo 8 uno mismo flojo multi del cable del tubo del solo modo no apoyaron a ningún Armor Optical Fiber
Fibra numérica.
|
Diámetro externo (milímetros)
|
Peso (kg/km)
|
Tensión (n)
|
Cargamento del desplome (N/100mm)
|
||
A corto plazo
|
Largo plazo
|
A corto plazo
|
Largo plazo
|
|||
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
32-48
|
10.2*18.9
|
162
|
||||
50-60
|
10.2*19.2
|
173
|
||||
62-72
|
10.9*19.9
|
197
|
||||
74-84
|
12.1*21.1
|
217
|
||||
86-96
|
12.1*21.1
|
217
|
Fibra óptica del solo modo de G.652D (B1.3)
|
|||
Artículo
|
Estándar
|
Unidad
|
|
Atenuación
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Dispersión
|
1288nm~1339nm
|
|D|≤3.4
|
picosegundo (nanómetro·kilómetro)
|
1271nm~1360nm
|
|D|≤5.3
|
picosegundo (nanómetro·kilómetro)
|
|
1550nm
|
≤17.8
|
picosegundo (nanómetro·kilómetro)
|
|
longitud de onda de la Cero-dispersión
|
1300~1322
|
(nanómetro)
|
|
cuesta de la Cero-dispersión
|
≤0.091
|
picosegundo (nm2•kilómetro)
|
|
PMD
|
Sola fibra de PMD
|
≤0.15
|
ps/√km
|
Vínculos de PMD Q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
Diámetro del revestimiento
|
125±1.0
|
μm
|
|
No-circularidad del revestimiento
|
≤0.8
|
%
|
|
error de la concentricidad del Corazón-revestimiento
|
≤0.6
|
μm
|
|
Diámetro de capa
|
245±10
|
μm
|
|
Revestimiento/error de capa de la concentricidad
|
≤10.0
|
μm
|
|
Longitud de onda de atajo
|
1.18~1.33
|
μm
|
|
Atenuación de Macrobend
(ф 50m m, 100 ciclos)
|
1550nm
|
≤0.05
|
DB
|
1625nm
|
≤0.05
|
DB
|
|
Radio de doblez
|
≥5
|
m
|
|
Parámetros dinámicos del cansancio
|
≥20
|
nd
|
|
Atenuación adicional
@1310nm y
@1550nm
|
Prueba de ciclo de la temperatura:
(- 60℃~85℃, 3 ciclos) |
≤0.03
|
dB/km
|
El agua empapa la prueba:
(23℃ por 30 días) |
≤0.03
|
dB/km
|
|
Prueba de calor húmeda:
(85℃, 85%RH por 30 días) |
≤0.03
|
dB/km
|
|
Prueba de envejecimiento termal (85℃ por 30 días)
|
≤0.03
|
dB/km
|
|
El agua caliente empapa la prueba: (60℃ por 15 días)
|
≤0.03
|
dB/km
|

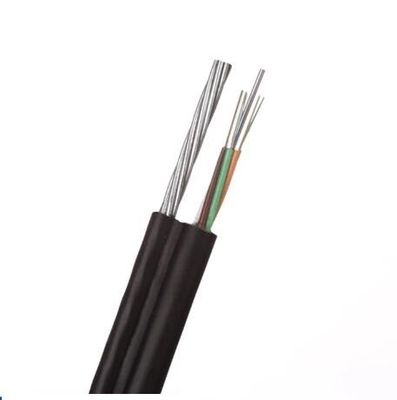

Los dibujos del cuadro aéreo 8 uno mismo flojo multi del cable del tubo del solo modo no apoyaron a ningún Armor Optical Fiber
