Datos del producto:
|
Uso: | Telecomunicación, telecomunicaciones, red, Internet, Lan | Tipo de la fibra: | G652D, solo modo o modo multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Número de conductores: | 2,4,8,12,24,48,96 | Tipo: | Solo modo g652d, antena al aire libre del cable óptico, & unimodal; Con varios modos de funcionam |
Cuenta de la fibra: | 2-288 base | Color: | Negro, azul, gris, modificado para requisitos particulares, verde |
Chaqueta: | PE, MDPE, LSZH, PVC | NOMBRE: | Cable de fribra óptica acorazado de los corazones del solo Mond los 0.6CM diámetro al aire libre de |
longitud: | los 2km, o longitud modificada para requisitos particulares | Material de la chaqueta: | PE, LSZH, TPU, LSZH O PVC |
OEM: | Disponible | instalación: | aéreo autosuficiente, aéreo, conducto |
estructura: | Tubo flojo, Unitube | Temperatura de funcionamiento: | -40~75 |
Material de la envoltura: | LSZH, HDPE, PVC | Miembro de fuerza: | alambre de acero, aluminio, o según el requisito |
Color de la fibra: | Azul, naranja, Brown, aguamarina, gris, modificado para requisitos particulares | ||
Alta luz: | Los 0.6CM cable de fribra óptica al aire libre de 6 bases,Cable de fribra óptica al aire libre de GYXTW los 0.6CM,Cable de fribra óptica acorazado de 4 bases |
Descripción: Cable de fribra óptica acorazado de los corazones del solo Mond los 0.6CM diámetro al aire libre de GYXTW 4/6/8/12/
“Cable de fribra óptica acorazado de los corazones del solo Mond los 0.6CM diámetro al aire libre de GYXTW el 4/6/8/12/" es construido insertando una fibra de 250 μm en un tubo flojo hecho de un alto material del módulo llenado de un compuesto impermeable. Dos alambres de acero paralelos se colocan en ambos lados que se sacarán. Se telegrafía la envoltura del vinilo.
El tubo flojo está cubierto con una tira de acero revestida plástica de doble cara (PSP) longitudinalmente, y un material de agua-bloqueo se añade entre la tira de acero y el tubo flojo para asegurar la compacticidad y la resistencia de agua longitudinal del cable.
Características:
· Tiene buenas propiedades mecánicas y de la temperatura.
· El material flojo sí mismo del tubo tiene buena resistencia de la hidrólisis y de alta resistencia.
· El tubo se llena de una grasa especial para proporcionar la protección crítica a la fibra, a la buena resistencia de presión y a la suavidad.
· La tira de acero de revestimiento doble (PSP) mejora la resistencia de humedad del cable.
· Dos alambres paralelos asegurar la resistencia a la tensión del cable.
· De diámetro bajo, ligero y fácil poner.
· Longitud de entrega larga
Modelo del cable | Número de fibras |
Diámetro del cable milímetro |
Peso del cable kg/km |
Fuerza que estira permisible Largo/a corto plazo N |
Fuerza machacante permisible Largo/a corto plazo N/100mm |
Radio de doblez Estático/dinámico milímetro |
GYXTW-2~12 | 2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW-14~24 | 14~24 | 12,5 | 149 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW-26~36 | 26~36 | 14,0 | 190 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW-38~48 | 38~48 | 15,0 | 216 | 1000/3000 | 1000/3000 | 10D/20D |
Estructura y especificaciones técnicas cable de fribra óptica acorazado de los corazones del solo Mond los 0.6CM diámetro al aire libre de GYXTW del 4/6/8/12/
Fibra óptica del solo modo de G.652D (B1.3)
|
|||
Artículo
|
Estándar
|
Unidad
|
|
Atenuación
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Dispersión
|
1288nm~1339nm
|
|D|≤3.4
|
picosegundo (nanómetro·kilómetro)
|
1271nm~1360nm
|
|D|≤5.3
|
picosegundo (nanómetro·kilómetro)
|
|
1550nm
|
≤17.8
|
picosegundo (nanómetro·kilómetro)
|
|
longitud de onda de la Cero-dispersión
|
1300~1322
|
(nanómetro)
|
|
cuesta de la Cero-dispersión
|
≤0.091
|
picosegundo (nm2•kilómetro)
|
|
PMD
|
Sola fibra de PMD
|
≤0.15
|
ps/√km
|
Vínculos de PMD Q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
Diámetro del revestimiento
|
125±1.0
|
μm
|
|
No-circularidad del revestimiento
|
≤0.8
|
%
|
|
error de la concentricidad del Corazón-revestimiento
|
≤0.6
|
μm
|
|
Diámetro de capa
|
245±10
|
μm
|
|
Revestimiento/error de capa de la concentricidad
|
≤10.0
|
μm
|
|
Longitud de onda de atajo
|
1.18~1.33
|
μm
|
|
Atenuación de Macrobend
(ф 50m m, 100 ciclos)
|
1550nm
|
≤0.05
|
DB
|
1625nm
|
≤0.05
|
DB
|
|
Radio de doblez
|
≥5
|
m
|
|
Parámetros dinámicos del cansancio
|
≥20
|
nd
|
|
Atenuación adicional
@1310nm y
@1550nm
|
Prueba de ciclo de la temperatura:
(- 60℃~85℃, 3 ciclos) |
≤0.03
|
dB/km
|
El agua empapa la prueba:
(23℃ por 30 días) |
≤0.03
|
dB/km
|
|
Prueba de calor húmeda:
(85℃, 85%RH por 30 días) |
≤0.03
|
dB/km
|
|
Prueba de envejecimiento termal (85℃ por 30 días)
|
≤0.03
|
dB/km
|
|
El agua caliente empapa la prueba: (60℃ por 15 días)
|
≤0.03
|
dB/km
|
Funcionamiento mecánico | |
Max Tension Performance | IEC 60794-1-2-E |
Max. Operation Tension | IEC 60794-1-2-E1 |
Prueba del agolpamiento | IEC 6079 – 1-2-E3 |
Prueba de impacto | IEC 60794-1-2-E4 |
Doblez repetido | IEC 60794-1-2-E6 |
Prueba de la torsión | IEC 60794-1-2-E7 |
Curva de cable | IEC 60794-1-2-E11A |
Coeficiente de atenuación | ITU-T G.652 |
Prueba estructural | IEC-60793-1-20 |
Funcionamiento medioambiental | |
Ciclo de la temperatura | IEC 60794-1-2-F1 |
Penetración del agua | IEC 60794-1-2-F5B |
Flujo compuesto de archivaje | IEC 60794-1-E14 |

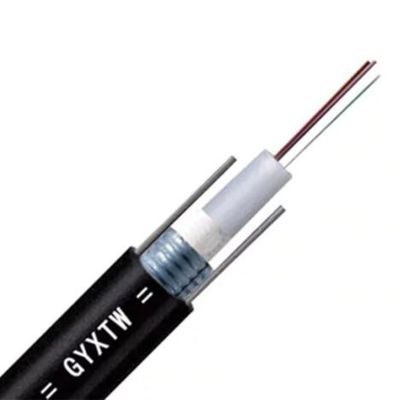

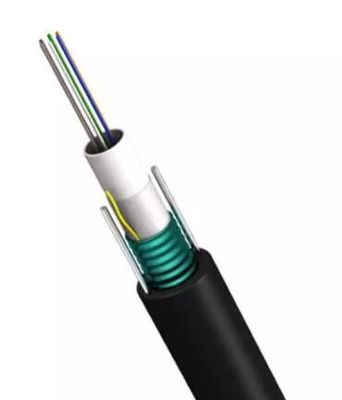

Dibujos cable de fribra óptica acorazado de los corazones del solo Mond los 0.6CM diámetro al aire libre de GYXTW del 4/6/8/12/

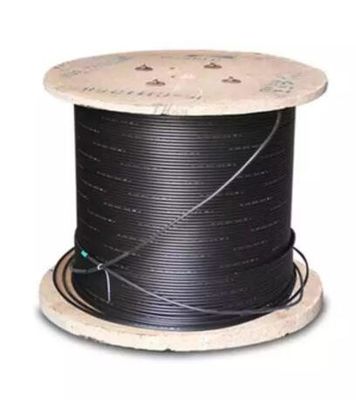

Paquete cable de fribra óptica acorazado de los corazones del solo Mond los 0.6CM diámetro al aire libre de GYXTW de 4/6/8/12/
