Datos del producto:
|
Uso: | Telecomunicación, telecomunicaciones, red, Internet, Lan | Tipo de la fibra: | G652D, solo modo o modo multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Número de conductores: | 2,4,8,12,24,48,96,128 | Tipo: | Solo modo g652d, antena al aire libre del cable óptico, & unimodal; Con varios modos de funcionam |
Cuenta de la fibra: | 2-288 base | Color: | Negro, azul, gris, modificado para requisitos particulares, verde |
Chaqueta: | PE, MDPE, LSZH, PVC | NOMBRE: | Cable óptico al aire libre del Uni-tubo de fibra óptica acorazado GYXTW del cable del solo modo de G |
longitud: | los 2km, los 5Km, o modificado para requisitos particulares | Material de la chaqueta: | PE, LSZH, TPU, LSZH O PVC |
OEM: | Disponible | instalación: | aéreo autosuficiente, aéreo, conducto, aéreo/tubo/conducto |
estructura: | Tubo flojo, Unitube | Temperatura de funcionamiento: | -40~75 |
Material de la envoltura: | LSZH, HDPE, PVC | Miembro de fuerza: | alambre de acero, aluminio |
Color de la fibra: | Azul, naranja, Brown, aguamarina, gris, modificado para requisitos particulares | ||
Alta luz: | Cable de fibra óptica acorazado de la base de GYXTW 24,Uni cable de fribra óptica acorazado de la base del tubo 24,Modo de la base del cable de fribra óptica 12 solo |
Descripción: GYXTW 6/12/24 quita el corazón al cable óptico al aire libre del Uni-tubo de fibra óptica acorazado GYXTW del cable del solo modo
“GYXTW 6/12/24 quita el corazón al Uni-tubo de fibra óptica acorazado GYXTW al aire libre del cable del solo modo que el cable óptico " es construido insertando una fibra de 250 μm en un tubo flojo hecho de un alto material del módulo llenado de un compuesto impermeable.
Se telegrafía la envoltura del vinilo. El tubo flojo está cubierto con una tira de acero revestida plástica de doble cara (PSP) longitudinalmente, y un material de agua-bloqueo se añade entre la tira de acero y el tubo flojo para asegurar la compacticidad y la resistencia de agua longitudinal del cable.
Características del cable óptico al aire libre del Uni-tubo de fibra óptica acorazado GYXTW del cable del solo modo de los corazones de GYXTW 6/12/24
. Buen funcionamiento mecánico y de la temperatura
. Tubo flojo de alta resistencia que es hidrólisis resistente
. Se toman las medidas siguientes para asegurar el cable hermético:
Estructura y especificaciones técnicas del cable óptico al aire libre del Uni-tubo de fibra óptica acorazado GYXTW del cable del solo modo de los corazones de GYXTW 6/12/24
Fibra óptica del solo modo de G.652D (B1.3)
|
|||
Artículo
|
Estándar
|
Unidad
|
|
Atenuación
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Dispersión
|
1288nm~1339nm
|
|D|≤3.4
|
picosegundo (nanómetro·kilómetro)
|
1271nm~1360nm
|
|D|≤5.3
|
picosegundo (nanómetro·kilómetro)
|
|
1550nm
|
≤17.8
|
picosegundo (nanómetro·kilómetro)
|
|
longitud de onda de la Cero-dispersión
|
1300~1322
|
(nanómetro)
|
|
cuesta de la Cero-dispersión
|
≤0.091
|
picosegundo (nm2•kilómetro)
|
|
PMD
|
Sola fibra de PMD
|
≤0.15
|
ps/√km
|
Vínculos de PMD Q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
Diámetro del revestimiento
|
125±1.0
|
μm
|
|
No-circularidad del revestimiento
|
≤0.8
|
%
|
|
error de la concentricidad del Corazón-revestimiento
|
≤0.6
|
μm
|
|
Diámetro de capa
|
245±10
|
μm
|
|
Revestimiento/error de capa de la concentricidad
|
≤10.0
|
μm
|
|
Longitud de onda de atajo
|
1.18~1.33
|
μm
|
|
Atenuación de Macrobend
(ф 50m m, 100 ciclos)
|
1550nm
|
≤0.05
|
DB
|
1625nm
|
≤0.05
|
DB
|
|
Radio de doblez
|
≥5
|
m
|
|
Parámetros dinámicos del cansancio
|
≥20
|
nd
|
|
Atenuación adicional
at1310nm y
en 1550nm
|
Prueba de ciclo de la temperatura:
(- 60℃~85℃, 3 ciclos) |
≤0.03
|
dB/km
|
El agua empapa la prueba:
(23℃ por 30 días) |
≤0.03
|
dB/km
|
|
Prueba de calor húmeda:
(85℃, 85%RH por 30 días) |
≤0.03
|
dB/km
|
|
Prueba de envejecimiento termal (85℃ por 30 días)
|
≤0.03
|
dB/km
|
|
El agua caliente empapa la prueba: (60℃ por 15 días)
|
≤0.03
|
dB/km
|

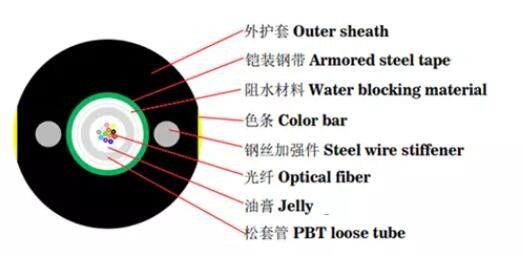

Dibujos del cable óptico al aire libre del Uni-tubo de fibra óptica acorazado GYXTW del cable del solo modo de los corazones de GYXTW 6/12/24
Paquete de cable óptico al aire libre del Uni-tubo de fibra óptica acorazado GYXTW del cable del solo modo de los corazones de GYXTW 6/12/24
