Datos del producto:
|
Uso: | Telecomunicación, telecomunicaciones, red | Tipo de la fibra: | G652D, solo modo o modo multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Número de conductores: | 2,4,8,24,48,96 | Tipo: | Solo modo g652d, antena al aire libre del cable óptico, & unimodal; Con varios modos de funcionam |
Cuenta de la fibra: | 2-96 base | Color: | Negro, azul, gris, modificado para requisitos particulares, verde |
Chaqueta: | PE, MDPE, LSZH, PVC | NOMBRE: | Cable de fribra óptica acorazado del uni-tubo de fibra óptica aéreo al aire libre del cable del solo |
longitud: | los 2km, o longitud modificada para requisitos particulares | Material de la chaqueta: | PE, LSZH, LSZH O PVC |
OEM: | Disponible | instalación: | aéreo autosuficiente, aéreo, conducto |
estructura: | Tubo flojo, Unitube | Temperatura de funcionamiento: | -40~75 |
Material de la envoltura: | LSZH, HDPE, PVC | Miembro de fuerza: | Alambre de acero |
Color de la fibra: | Azul, naranja, Brown, aguamarina, gris, modificado para requisitos particulares |

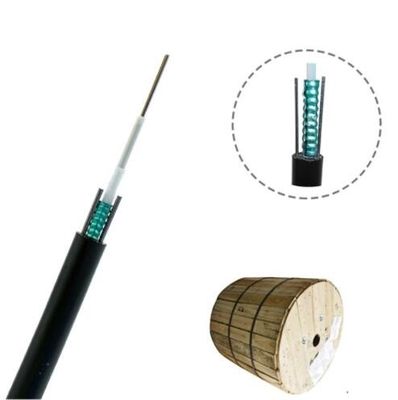

Descripción: Cable de fribra óptica acorazado del uni-tubo de fibra óptica aéreo al aire libre del cable del solo modo GYXTW
Del “el cable de fribra óptica acorazado del uni-tubo de fibra óptica aéreo al aire libre del cable solo modo GYXTW “es construido insertando una fibra de 250 μm en un tubo flojo hecho de un alto material del módulo llenado de un compuesto impermeable. El tubo flojo está cubierto con una tira de acero revestida plástica de doble cara (PSP) longitudinalmente, y un material de agua-bloqueo se añade entre la tira de acero y el tubo flojo para asegurar la compacticidad y la resistencia de agua longitudinal del cable. Dos alambres de acero paralelos se colocan en ambos lados que se sacarán. Se telegrafía la envoltura del vinilo.
Características del cable de fribra óptica acorazado del uni-tubo de fibra óptica aéreo al aire libre del cable del solo modo GYXTW
1. buen funcionamiento mecánico y de la temperatura
compuesto del relleno del tubo 2.Special asegurar una protección crítica de la fibra
3. Machaque la resistencia y la flexibilidad
4. Se toman las medidas siguientes para asegurar el cable hermético:
5. compuesto de relleno del tubo flojo, relleno de la base del cable del 100%
6. aumento de PSP/PAP a prueba de humedad
7. tubo flojo de alta resistencia que es hidrólisis resistente
No. de cable
|
2~8
|
10~12
|
14~24
|
||
Modelo de la fibra
|
G.652D
|
||||
Miembro de fuerza
|
Material
|
Alambre de acero
|
|||
Diámetro
(±0.05) milímetro
|
0,8
|
||||
Tubo flojo
|
Material
|
PBT
|
|||
Diámetro
(±0.06) milímetro
|
2,1
|
2,4
|
3,0
|
||
Grueso
(±0.03) milímetro
|
0,32
|
0,35
|
0,4
|
||
NO/tubo de Max.Core
|
8
|
12
|
24
|
||
Agua que bloquea la capa (material)
|
Agua que bloquea la cinta
|
||||
Armoring
|
Material
|
Tira de acero
|
|||
Grueso
(±0.03) milímetro
|
0,25
|
||||
Envoltura externa
|
Material
|
MDPE
|
|||
Grueso
(±0.2) milímetro
|
2,0
|
||||
Diámetro del cable (±0.2) milímetro
|
8,0
|
8,3
|
9,0
|
||
Peso del cable (±5) kg/km
|
60
|
63
|
90
|
||
Radio de doblez mínimo
|
Sin la tensión
|
10.0×Cable-φ
|
|||
Bajo tensión máxima
|
20.0×Cable-φ
|
||||
Gama de temperaturas
(℃)
|
Instalación
|
-20~+60
|
|||
Transport&Storage
|
-40~+70
|
||||
Operación
|
-40~+70
|
Funcionamiento mecánico | |
Max Tension Performance | IEC 60794-1-2-E |
Max. Operation Tension | IEC 60794-1-2-E1 |
Prueba del agolpamiento | IEC 6079 – 1-2-E3 |
Prueba de impacto | IEC 60794-1-2-E4 |
Doblez repetido | IEC 60794-1-2-E6 |
Prueba de la torsión | IEC 60794-1-2-E7 |
Curva de cable | IEC 60794-1-2-E11A |
Coeficiente de atenuación | ITU-T G.652 |
Prueba estructural | IEC-60793-1-20 |
Funcionamiento medioambiental | |
Ciclo de la temperatura | IEC 60794-1-2-F1 |
Penetración del agua | IEC 60794-1-2-F5B |
Flujo compuesto de archivaje | IEC 60794-1-E14 |

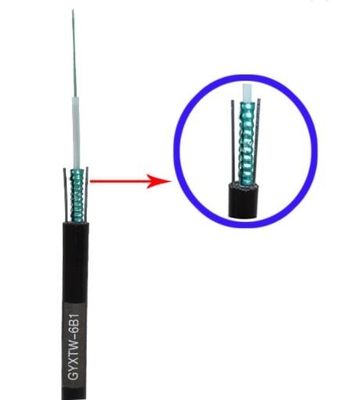

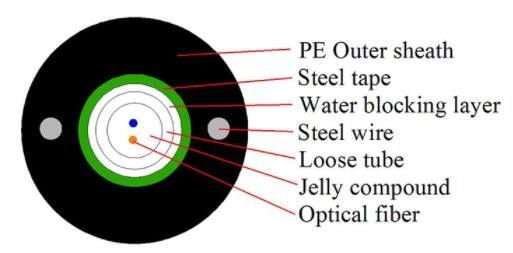

Dibujos del cable de fribra óptica acorazado del uni-tubo de fibra óptica aéreo al aire libre del cable del solo modo GYXTW
Paquete de cable de fribra óptica acorazado al aire libre del solo modo GYXTW
