Datos del producto:
|
Uso: | Telecomunicación, telecomunicaciones, red | Tipo de la fibra: | G652D, solo modo o modo multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Número de conductores: | 2,4,8,24,48 | Tipo: | Solo modo g652d, antena al aire libre del cable óptico, & unimodal; Con varios modos de funcionam |
Cuenta de la fibra: | 2-24 base | Color: | Negro, azul, gris, modificado para requisitos particulares, verde |
Chaqueta: | PE, MDPE, LSZH, PVC | Nombre: | Solo modo submarino GYTA33 enterrado directo 24 48 cable óptico de la fibra de 72 bases |
Longitud: | los 2km, o longitud modificada para requisitos particulares | Material de la chaqueta: | PE, LSZH, TPU, LSZH O PVC |
OEM: | Disponible | instalación: | aéreo autosuficiente, aéreo, conducto |
Estructura: | Tubo flojo, Unitube | Temperatura de funcionamiento: | -40~75 |
Material de la envoltura: | LSZH, HDPE, PVC | Miembro de fuerza: | Alambre de acero |
Color de la fibra: | Azul, naranja, Brown, aguamarina, gris, modificado para requisitos particulares | ||
Alta luz: | 24 cables de fribra óptica submarinos de la base GYTA33,Cable de fribra óptica directo del entierro de 72 bases,Cable de fribra óptica directo del entierro GYTA33 |
Descripción del solo modo submarino GYTA33 enterrado directo 24 48 cable óptico de la fibra de 72 bases
Cuenta de la fibra | 2~30 | 32~36 | 38~60 | 62~72 | 2~36 | 38~72 | |
Alambre de CSM/Steel (milímetro) | --/1,5 | --/2,0 | --/1,8 | 2.4/1.8 | --/2,0 | 2.4/1.8 | |
Mumber del elemento | 5 | 6 | 5 | 6 | 6 | 6 | |
Corazones máximos en tubo | 6 | 6 | 12 | 12 | 6 | 12 | |
Diámetro de la envoltura interna | 8,3 | 8,8 | 9,1 | 9,7 | 10,5 | 10,5 | |
Diámetro de alambre de acero y no. | Φ1.0/28 | Φ1.0/29 | Φ1.0/30 | Φ1.0/32 | Φ1.5/24 | Φ1.5/24 | |
Diámetro del cable aproximadamente (milímetros) | 14,3 | 14,8 | 15,1 | 15,7 | 17,5 | 17,5 | |
Peso aproximadamente (kg/km) | 315 | 328 | .340 | 360 | 520 | 520 | |
Resistencia a la tensión (n) | Largo plazo | 4000 | 10000 | ||||
A corto plazo | 10000 | 2000 | |||||
Resistencia del agolpamiento (N/100mm) | Largo plazo | 3000 | |||||
A corto plazo | 5000 | ||||||
Radio de doblez (milímetros) | Dinámico | ≥30 ×Dia. Del cable | |||||
Parásitos atmosféricos | ≥15×Dia. Del cable | ||||||
Temperatura de funcionamiento (°C) | -40°C ~+ 70°C | ||||||
Uso | Directamente entierro y debajo del agua |
Funcionamiento mecánico | |
Max Tension Performance | IEC 60794-1-2-E |
Max. Operation Tension | IEC 60794-1-2-E1 |
Prueba del agolpamiento | IEC 6079 – 1-2-E3 |
Prueba de impacto | IEC 60794-1-2-E4 |
Doblez repetido | IEC 60794-1-2-E6 |
Prueba de la torsión | IEC 60794-1-2-E7 |
Curva de cable | IEC 60794-1-2-E11A |
Coeficiente de atenuación | ITU-T G.652 |
Prueba estructural | IEC-60793-1-20 |
Funcionamiento medioambiental | |
Ciclo de la temperatura | IEC 60794-1-2-F1 |
Penetración del agua | IEC 60794-1-2-F5B |
Flujo compuesto de archivaje | IEC 60794-1-E14 |
Marcado del cable del solo modo submarino GYTA33 enterrado directo 24 48 cable óptico de la fibra de 72 bases
(1) indicación en metros/pies;
(2) cantidad y tipo de fibras;
(3) tipo de cable;
(4) nombre de la fábrica;
(5) fecha de la fabricación (año);
(6) otros requisitos;
Las marcas serán permanentes y legibles para la duración de la vida del cable. La precisión de la indicación de la longitud será mejor del 1000m±2m.

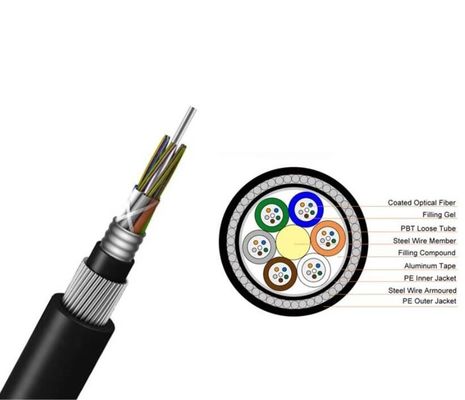

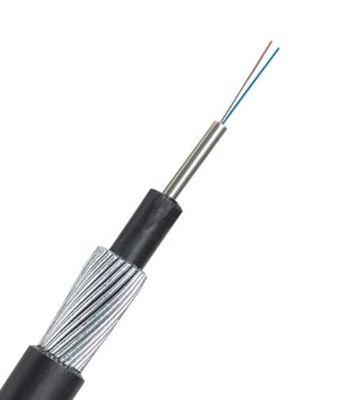

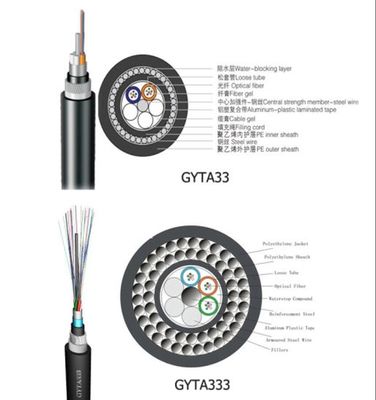

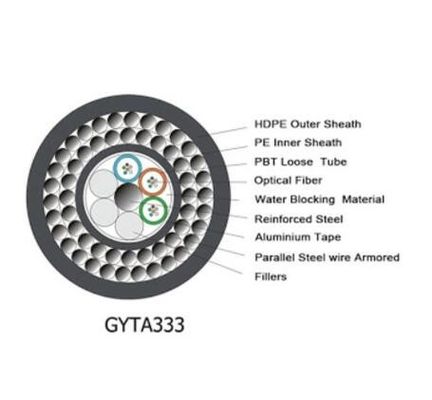

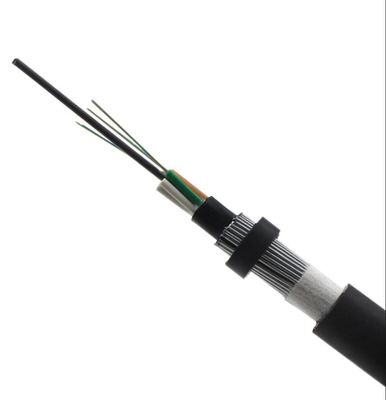

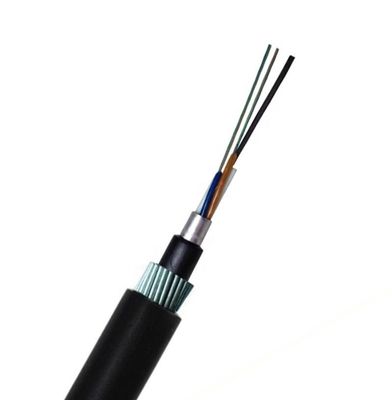

Dibujos del solo modo submarino GYTA33 enterrado directo 24 48 cable óptico de la fibra de 72 bases
