Datos del producto:
|
Uso: | Telecomunicación, telecomunicaciones, red | Tipo de la fibra: | G652D, solo modo o modo multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Número de conductores: | 2,4,8,24 | Tipo: | Solo modo g652d, antena al aire libre del cable óptico, & unimodal; Con varios modos de funcionam |
Color: | Negro, azul, gris, modificado para requisitos particulares, verde | Chaqueta: | PE, MDPE, LSZH, PVC |
Longitud: | los 2km, o longitud modificada para requisitos particulares | Material de la chaqueta: | PE, LSZH, TPU, LSZH O PVC |
OEM: | Disponible | Instalación: | & aéreo, aéreo, aéreo autosuficiente; Conducto |
Estructura: | Tubo flojo, Unitube | Temperatura de funcionamiento: | -40~75 |
Material de la envoltura: | LSZH, HDPE, PVC | Miembro de fuerza: | alambre de acero |
Color de la fibra: | Azul, naranja, Brown, aguamarina, gris, modificado para requisitos particulares | ||
Alta luz: | Cable de fibra óptica acorazado de la ayuda de G652D,Cable de fibra óptica de la ayuda de GYXTW |

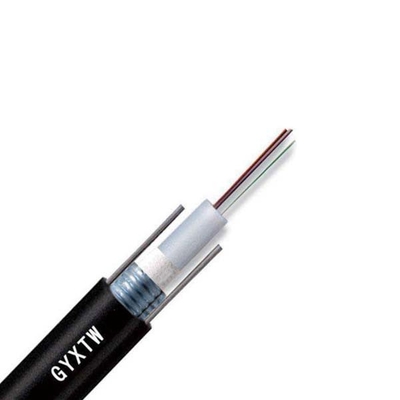

Cable de fibra óptica acorazado de la ayuda del solo modo de la base de GYXTW 4
Descripción:

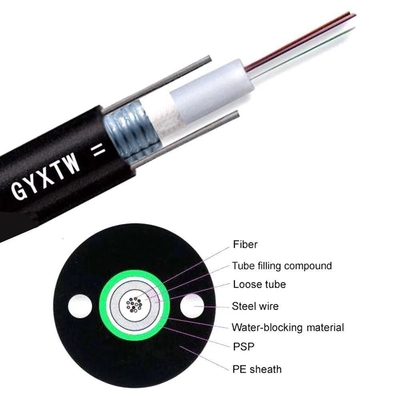

La fibra de los 250μm se coloca en un tubo flojo hecho de un alto plástico del módulo. Los tubos se llenan de un compuesto de relleno hidrófugo. El tubo se envuelve con una capa de PSP longitudinalmente. Entre el PSP y el tubo flojo el material de agua-bloqueo se aplica para guardar el acuerdo del cable y hermético. Dos alambres de acero paralelos se colocan en los dos lados de la cinta de acero. Los alambres de acero paralelos se colocan en la cinta de dos lados. El cable se termina con una envoltura del polietileno (PE).
Características:
Buen funcionamiento mecánico y de la temperatura
Tubo flojo de alta resistencia que es hidrólisis resistente
Compuesto especial del relleno del tubo asegurar una protección crítica de la fibra
Machaque la resistencia y la flexibilidad
Aumento de PSP a prueba de humedad
Dos alambres de acero paralelos asegurar resistencia a la tensión
Instalación de diámetro bajo, ligera y amistosa
Temperatura del almacenamiento/de funcionamiento: -40℃~+70℃
Uso:
Usable en conducto/antena
Características:
1. dispersión y atenuación bajas
2. diseño apropiado, control exacto para exceso de la longitud de la fibra y proceso que trenza distinto rendir el cable
No.
|
1
|
2
|
3
|
4
|
5
|
6
|
Color
|
Azul
|
Naranja
|
Verde
|
Brown
|
Gris
|
Blanco
|
No.
|
7
|
8
|
9
|
10
|
11
|
12
|
Color
|
Rojo
|
Negro
|
Amarillo
|
Púrpura
|
Rosa
|
Aguamarina
|
No.
|
13
|
14
|
15
|
16
|
17
|
18
|
Color
|
S100 azul
|
S100 anaranjado
|
S100 verde
|
Brown S100
|
Gris S100
|
S100 blanco
|
No.
|
19
|
20
|
21
|
22
|
23
|
24
|
Color
|
S100 rojo
|
Naturaleza S100
|
S100 amarillo
|
S100 púrpura
|
S100 rosado
|
Aguamarina S100
|
SN
|
Artículo
|
Unidad
|
Valor
|
||
1
|
No. de fibras
|
cuenta
|
4/6
|
8/12
|
24
|
2
|
Diámetro del tubo
|
cuenta
|
2,2
|
2,4
|
3,2
|
3
|
Diámetro del cable (los ±5%)
|
milímetro
|
8,5
|
8,7
|
9,5
|
4
|
Peso del cable (los ±10%)
|
kg/km
|
72
|
74
|
87
|
5
|
Tensión a corto plazo
|
N
|
1500
|
||
6
|
Agolpamiento a corto plazo
|
N/100mm
|
1000
|
Artículo
|
Método de prueba
|
Condición de la aceptación
|
IEC 60794-1-2-E1 de la resistencia a la tensión
|
- Carga: Tensión a corto plazo
- Longitud del cable: los cerca de 50m - Tiempo de carga: 1min |
- Tensión 0,6% de la fibra
- Ninguna rotura de la fibra y ningún daño de la envoltura. |
Prueba del agolpamiento
IEC 60794-1-2-E3 |
- Carga: Agolpamiento a corto plazo
- Tiempo de carga: 1min |
- Cambio 0.1dB de la pérdida en 1550nm
- Ninguna rotura de la fibra y ningún daño de la envoltura. |
Marca del cable de la fibra floja al aire libre del gyxtw g652d del cable de fribra óptica del tubo del cable de la fibra de GYXTW
(1) indicación en metros/pies;
(2) cantidad y tipo de fibras;
(3) tipo de cable;
(4) nombre de la fábrica;
(5) fecha de la fabricación (año);
(6) otros requisitos;
Las marcas serán permanentes y legibles para la duración de la vida del cable. La precisión de la indicación de la longitud será mejor del 1000m±2m.

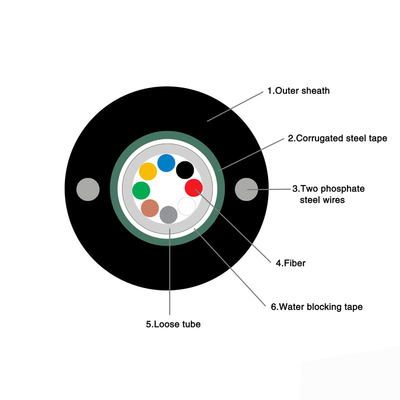

Dibujos de la fibra floja al aire libre del gyxtw g652d del cable de fribra óptica del tubo del cable de la fibra de GYXTW
