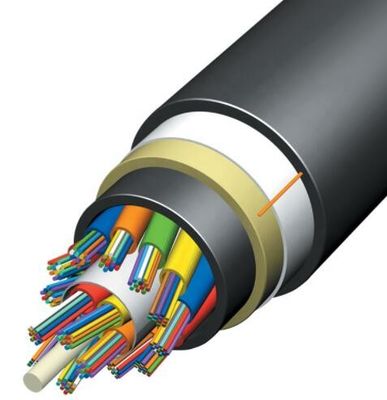

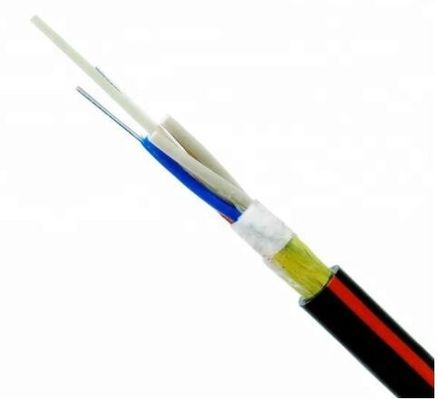

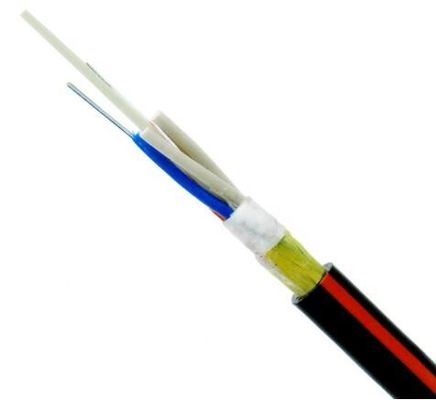

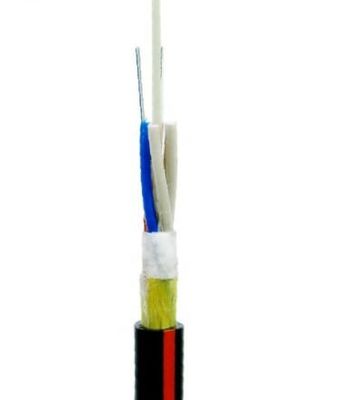

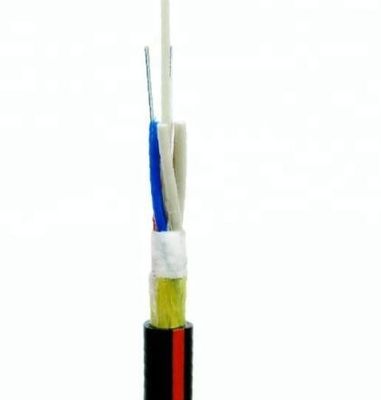

Cable de fribra óptica al aire libre de la base ADSS OFC del cable de fribra óptica 24 del solo modo
Descripción

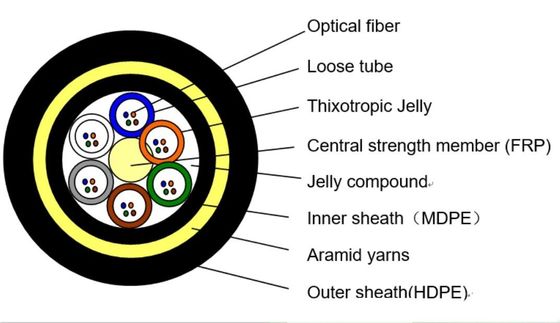

El cable de ADSS es flojamente tubo trenzado. Las fibras, los 250μm, se colocan en un tubo flojo hecho de los altos plásticos del módulo.
Los tubos se llenan de un compuesto de relleno hidrófugo. Los tubos (y los llenadores) se trenzan alrededor de un FRP
(Plástico reforzado fibra) como miembro de fuerza central no-metálico en una base compacta y circular del cable.
Después de que la base del cable se llene del compuesto de relleno. se cubre con la envoltura interna fina del PE (polietileno).
Después de la capa trenzada de aramid los hilados se aplican sobre la envoltura interna como miembro de fuerza,
el cable se termina con el PE o EN (anti-siguiendo) la envoltura externa.
Usos
Comunicación remota de la estación base tal como RRU o BBU.
Subestación elegante y uso al aire libre de CATV.
Acceso de la emergencia a la comunicación de fibra óptica.
Utilizado en FTTX, de la residencia al centro de datos y nivel y vertical de cableado, también usados en cable de FTTH.
Características
Buenas características mecánicas y de la temperatura.
Buenas compresión y flexibilidad laterales.
De diámetro bajo, ligero, fácil conectar, y apoyar la transmisión de datos de la capacidad grande.
Mini capa acorazada usada para disminuir el diámetro y el peso externos del cable, también convenientes para poner y el empalme.
El material externo de la chaqueta tiene las ventajas de la protección del medio ambiente a prueba de agua, ignífuga.
Parámetros del cable
|
No. de cable
|
4
|
8
|
12
|
24
|
48
|
72
|
144
|
|
Modelo de la fibra
|
G.652D
|
|
Diseño (&Filler del miembro + del tubo de fuerza)
|
1+5
|
1+6
|
1+12
|
|
Fuerza central
Miembro
|
Material
|
FRP
|
|
Diámetro (±0.05) milímetro
|
1,5
|
2,0
|
|
Tubo flojo
|
Material
|
PBT
|
|
|
Diámetro (±0.06) milímetro
|
1,72
|
2,0
|
|
Grueso (±0.03) milímetro
|
0,30
|
0,32
|
|
NO máximo/tubo de la base
|
4
|
6
|
12
|
|
Cuerda del llenador
|
Material
|
LDPE
|
|
Color
|
Blanco
|
|
Diámetro (±0.06) milímetro
|
1,7
|
2,0
|
|
Agua que bloquea la capa (material)
|
Inundar el compuesto
|
|
Externo
Envoltura
|
Material
|
MDPE
|
|
Grueso (±0.2) milímetro
|
1,8
|
|
Diámetro del cable
|
8,3
|
8,9
|
9,4
|
13,2
|
|
Peso del cable
|
55
|
65
|
75
|
160
|
|
Radio de doblez mínimo
|
Sin la tensión
|
10.0×Cable - φ
|
|
Bajo tensión máxima
|
20.0×Cable - φ
|
|
Gama de temperaturas
(℃)
|
Instalación
|
-20~+60
|
|
Transporte y almacenamiento
|
-40~+70
|
|
Operación
|
-40~+70
|
