Cuadro autosuficiente 8 cable de base de GYXTC8S 12 de descenso aéreo de la fibra óptica

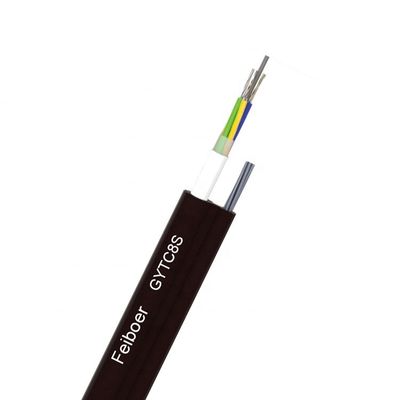

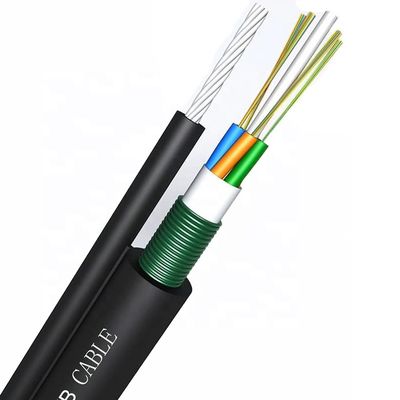

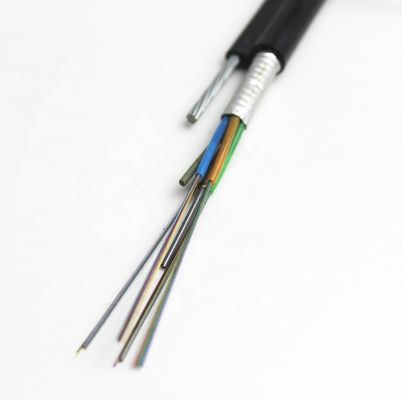

La estructura del cable de GYTC8S es poner la fibra óptica de los 250µm en el tubo flojo hecho del alto material del módulo, que se llena del compuesto impermeable. La base del cable se envuelve en un acero plástico-revestido (PSP) y se integra con el filamento de acero en 8 una figura envoltura del polietileno. La estructura autosuficiente Figure-8 proporciona fuerza de alta resistencia y permite instalaciones aéreas del ahorro fácil y costes.



Características de producto:



• Los filamentos de alambre de acero tienen fuerza extremadamente de alta resistencia, que es conveniente para los gastos indirectos autosuficientes que ponen y reduce costes de la instalación

• Con las buenas propiedades mecánicas y características de la temperatura

• El material del tubo flojo tiene buena resistencia de la hidrólisis y de alta resistencia.

• El tubo flojo se llena del gel especial, que protegen la fibra óptica

• Tome las medidas siguientes para asegurar el funcionamiento impermeable del cable óptico

- Solo base reforzada del alambre centro metálico

- Llenado del material de Agua-bloqueo especial en tubo flojo

- Relleno de la base de cable completo

- Capa a prueba de humedad del acero plástico-revestido (PSP)





Parámetro estructural:



Modelo	Cuenta de la fibra	Cuenta del tubo	Cuenta de relleno de la cuerda	Peso (kg/km)	Tensión (n)	Agolpamiento (N/100mm)	Radio de doblez estático/dinámica (milímetro)
GYTC8A-2~6Xn	2~6	1	4	158	Según el diámetro del alambre de la suspensión	300/1000	10D/20D
GYTC8A-8~12Xn	8~12	2	3	158
GYTC8A-14~18Xn	14~18	3	2	158
GYTC8A-20~24Xn	20~24	4	1	158
GYTC8A-26~30Xn	26~30	5	0	158



Tipo de la fibra	Atenuación de la fibra (+20℃)				Ancho de banda		Abertura numérica	Longitud de onda de atajo del cable óptico de la fibra
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
los 50/125µm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz·kilómetro	≥500MHz·kilómetro	NA 0.200±0.015	---
los 62.5/125µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz·kilómetro	≥500MHz·kilómetro	NA 0.275±0.015	---
