Datos del producto:
|
Uso: | Telecomunicación, telecomunicaciones, red | Tipo de la fibra: | G652D, solo modo o modo multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Número de conductores: | 2,4,8,24,48 | Tipo: | Solo modo g652d, antena al aire libre del cable óptico, & unimodal; Con varios modos de funcionam |
Cuenta de la fibra: | 2-24 base | Color: | Negro, azul, gris, modificado para requisitos particulares, verde |
Chaqueta: | PE, MDPE, LSZH, PVC | NOMBRE: | SM al aire libre 2 4 6 8 12 16 24 cables de fribra óptica acorazados de la base GYXTW |
longitud: | los 2km, o longitud modificada para requisitos particulares | Material de la chaqueta: | PE, LSZH, TPU, LSZH O PVC |
OEM: | Disponible | instalación: | aéreo autosuficiente, aéreo, conducto |
estructura: | Tubo flojo, Unitube | Temperatura de funcionamiento: | -40~75 |
Material de la envoltura: | LSZH, HDPE, PVC | Miembro de fuerza: | Alambre de acero |
Color de la fibra: | Azul, naranja, Brown, aguamarina, gris, modificado para requisitos particulares | ||
Alta luz: | 24 cables de fribra óptica al aire libre de la base SM,6 cable de fribra óptica al aire libre de la base GYXTW,Cable acorazado de la base del SM 4 |

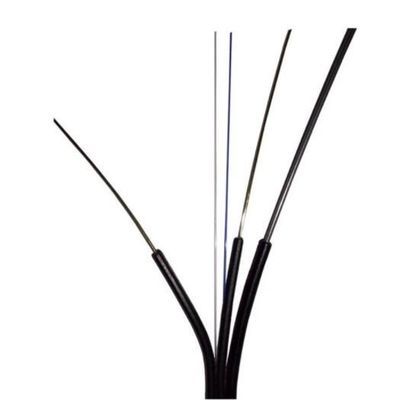

Descripción: SM al aire libre 2 4 6 8 12 16 24 cables de fribra óptica acorazados de la base GYXTW
Las fibras unimodales/con varios modos de funcionamiento de GYXTW se colocan en el tubo flojo, que se hace de los materiales plásticos del alto módulo
y llenado del compuesto de relleno. PSP se aplica longitudinalmente alrededor del tubo flojo, y de agua-bloquear los materiales
se distribuyen en intersticios entre ellos para garantizar la compacticidad y el agua-blockingperformance longitudinal.
Dos alambres de acero paralelos se colocan en ambos lados de la base del cable mientras que la envoltura del PE se saca sobre ella.
Características de SM al aire libre 2 4 6 8 12 16 24 cables de fribra óptica acorazados de la base GYXTW
1. Buen funcionamiento mecánico y de la temperatura
2. Tubo flojo de alta resistencia que es hidrólisis resistente
3. compuesto de relleno del tubo especial asegurar una protección crítica de la fibra
4. resistencia y flexibilidad del agolpamiento
5. Se toman las medidas siguientes para asegurar el cable hermético:
6. compuesto de relleno del tubo flojo, relleno de la base del cable del 100%
7. aumento de PSP/PAP a prueba de humedad
el alambre 8.Steel utilizó como el miembro de fuerza central
No. de cable
|
2~8
|
10~12
|
14~24
|
|
Modelo de la fibra
|
G.652D
|
|||
Miembro de fuerza |
Material
|
Alambre de acero
|
||
Diámetro (±0.05) milímetro
|
0,8
|
0,8
|
0,8
|
|
Tubo flojo |
Material
|
PBT
|
||
Diámetro (±0.06) milímetro
|
2,1
|
2,4
|
2,8
|
|
Grueso (±0.03) milímetro
|
0,32
|
0,35
|
0,4
|
|
NO/tubo de Max.Core
|
8
|
12
|
24
|
|
Agua que bloquea la capa (material)
|
Agua que bloquea la cinta
|
|||
Armoring |
Material
|
Tira de acero
|
||
Grueso (±0.03) milímetro
|
0,25
|
|||
Envoltura externa |
Material
|
MDPE
|
||
Grueso (±0.2) milímetro
|
2
|
|||
Diámetro del cable (±0.2) milímetro
|
7,9
|
8,1
|
8,5
|
|
Peso del cable (±5) kg/km
|
60
|
63
|
68
|
|
Radio de doblez mínimo |
Sin la tensión
|
10.0×Cable - φ
|
||
Bajo tensión máxima
|
20.0×Cable - φ
|
|||
Gama de temperaturas (℃)
|
Instalación
|
-20~+60
|
||
Transport&Storage
|
-40~+70
|
|||
Operación
|
-40~+70
|
Funcionamiento mecánico | |
Max Tension Performance | IEC 60794-1-2-E |
Max. Operation Tension | IEC 60794-1-2-E1 |
Prueba del agolpamiento | IEC 6079 – 1-2-E3 |
Prueba de impacto | IEC 60794-1-2-E4 |
Doblez repetido | IEC 60794-1-2-E6 |
Prueba de la torsión | IEC 60794-1-2-E7 |
Curva de cable | IEC 60794-1-2-E11A |
Coeficiente de atenuación | ITU-T G.652 |
Prueba estructural | IEC-60793-1-20 |
Funcionamiento medioambiental | |
Ciclo de la temperatura | IEC 60794-1-2-F1 |
Penetración del agua | IEC 60794-1-2-F5B |
Flujo compuesto de archivaje | IEC 60794-1-E14 |
Marcado del cable de SM al aire libre 2 4 6 8 12 16 24 cables de fribra óptica acorazados de la base GYXTW
(1) indicación en metros/pies;
(2) cantidad y tipo de fibras;
(3) tipo de cable;
(4) nombre de la fábrica;
(5) fecha de la fabricación (año);
(6) otros requisitos;
Las marcas serán permanentes y legibles para la duración de la vida del cable. La precisión de la indicación de la longitud será mejor del 1000m±2m.

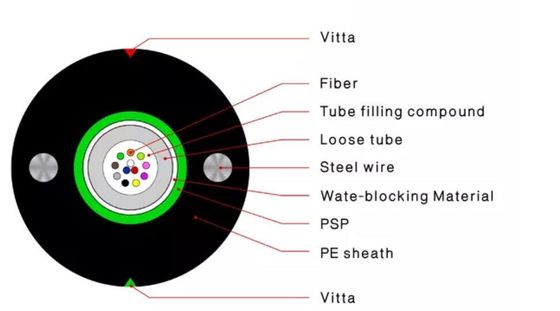

Dibujos de SM al aire libre 2 4 6 8 12 16 24 cables de fribra óptica acorazados de la base GYXTW

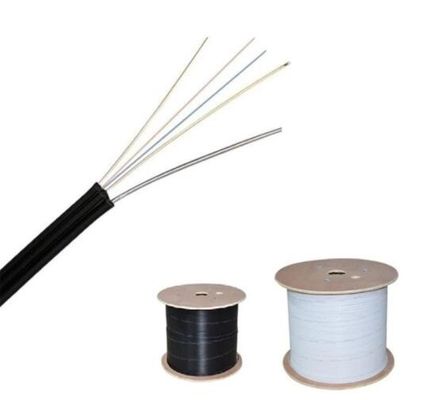

Paquete de SM al aire libre 2 4 6 8 12 16 24 cables de fribra óptica acorazados de la base GYXTW
