Datos del producto:
|
Uso: | Telecomunicación, telecomunicaciones, red | Tipo de la fibra: | G652D, solo modo o modo multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Número de conductores: | 2,4,8,24,48 | Tipo: | Solo modo g652d, antena al aire libre del cable óptico, & unimodal; Con varios modos de funcionam |
Cuenta de la fibra: | 2-24 base | Color: | Negro, azul, gris, modificado para requisitos particulares, verde |
Chaqueta: | PE, MDPE, LSZH, PVC | NOMBRE: | 2 / 4/6/8/12/16/24 cables de fribra óptica acorazados al aire libre de la base FOC SM milímetro GYXT |
longitud: | los 2km, o longitud modificada para requisitos particulares | Material de la chaqueta: | PE, LSZH, TPU, LSZH O PVC |
OEM: | Disponible | instalación: | aéreo autosuficiente, aéreo, conducto |
estructura: | Tubo flojo, Unitube | Temperatura de funcionamiento: | -40~75 |
Material de la envoltura: | LSZH, HDPE, PVC | Miembro de fuerza: | Alambre de acero |
Color de la fibra: | Azul, naranja, Brown, aguamarina, gris, modificado para requisitos particulares | ||
Alta luz: | 24 cables acorazados de la base FOC,Cable de fribra óptica de 16 bases SM,Cable de fribra óptica de 12 milímetros de la base |
Descripción: 2/4/6/8/12/16/24 cables de fribra óptica acorazados al aire libre de la base FOC SM milímetro GYXTW

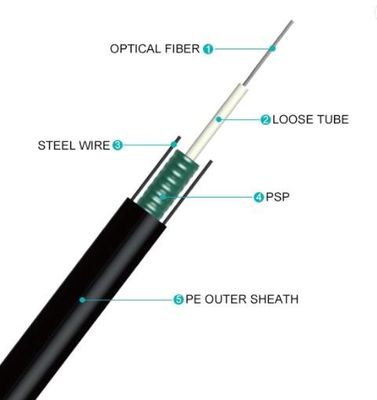

Las fibras unimodales/con varios modos de funcionamiento de GYXTW se colocan en el tubo flojo, que se hace de los materiales plásticos del alto módulo
y llenado del compuesto de relleno. PSP se aplica longitudinalmente alrededor del tubo flojo, y de agua-bloquear los materiales
se distribuyen en intersticios entre ellos para garantizar la compacticidad y el agua-blockingperformance longitudinal.
Dos alambres de acero paralelos se colocan en ambos lados de la base del cable mientras que la envoltura del PE se saca sobre ella.
Características de 2/4/6/8/12/16/24 cables de fribra óptica acorazados al aire libre de la base FOC SM milímetro GYXTW
1. Buen funcionamiento mecánico y de la temperatura
2. Tubo flojo de alta resistencia que es hidrólisis resistente
3. Compuesto especial del relleno del tubo asegurar una protección crítica de la fibra
4. Machaque la resistencia y la flexibilidad
5. Se toman las medidas siguientes para asegurar el cable hermético:
6. Compuesto flojo del relleno del tubo, relleno de la base del cable del 100%
7. Aumento de PSP/PAP a prueba de humedad
el alambre 8.Steel utilizó como el miembro de fuerza central
G.652 | G.655 | los 50/125μm | los 62.5/125μm | ||
Atenuación | @850nm |
|
| ≤3.0dB/km | ≤3.0dB/km |
@1300nm |
|
| ≤1.0 dB/km | ≤1.0dB/km | |
@1310nm | ≤0.36dB/km | ≤0.4dB/km |
|
| |
@1550nm | ≤0.22dB/km | ≤0.23dB/km |
|
| |
Ancho de banda | @850nm |
|
| ≥500MHz/km | ≥200MHz/km |
@1300nm |
|
| ≥1000MHz/km | ≥600MHz/km | |
Abertura numérica |
|
| 0.2±0.015NA | 0.275±0.015NA | |
Λcc de la longitud de onda de atajo del cable | ≤1260nm | ≤1480nm |
|
|
Funcionamiento mecánico | |
Max Tension Performance | IEC 60794-1-2-E |
Max. Operation Tension | IEC 60794-1-2-E1 |
Prueba del agolpamiento | IEC 6079 – 1-2-E3 |
Prueba de impacto | IEC 60794-1-2-E4 |
Doblez repetido | IEC 60794-1-2-E6 |
Prueba de la torsión | IEC 60794-1-2-E7 |
Curva de cable | IEC 60794-1-2-E11A |
Coeficiente de atenuación | ITU-T G.652 |
Prueba estructural | IEC-60793-1-20 |
Funcionamiento medioambiental | |
Ciclo de la temperatura | IEC 60794-1-2-F1 |
Penetración del agua | IEC 60794-1-2-F5B |
Flujo compuesto de archivaje | IEC 60794-1-E14 |

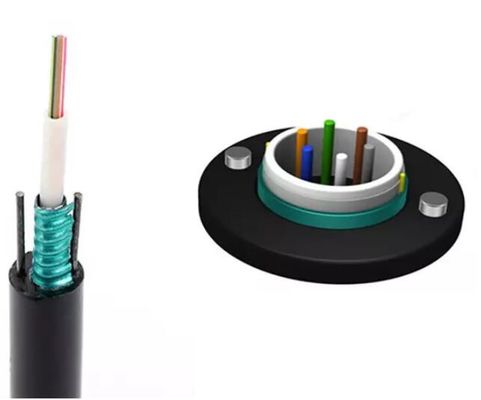

Dibujos de 2/4/6/8/12/16/24 cables de fribra óptica acorazados al aire libre de la base FOC SM milímetro GYXTW

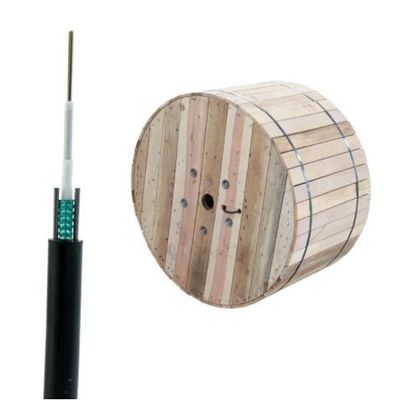

Paquete de 2/4/6/8/12/16/24 cables de fribra óptica acorazados al aire libre de la base FOC SM milímetro GYXTW
