Datos del producto:
|
Uso: | Telecomunicación, telecomunicaciones, red | Tipo de la fibra: | G652D, solo modo o modo multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Número de conductores: | 2,4,8,24,48 | Tipo: | Solo modo g652d, antena al aire libre del cable óptico, & unimodal; Con varios modos de funcionam |
Cuenta de la fibra: | 2-24 base | Color: | Negro, azul, gris, modificado para requisitos particulares, verde |
Chaqueta: | PE, MDPE, LSZH, PVC | NOMBRE: | GYXTW 2 4 6 8 cable óptico de la fibra al aire libre interior de 12 bases |
longitud: | los 2km, o longitud modificada para requisitos particulares | Material de la chaqueta: | PE, LSZH, TPU, LSZH O PVC |
OEM: | Disponible | instalación: | aéreo autosuficiente, aéreo, conducto |
estructura: | Tubo flojo, Unitube | Temperatura de funcionamiento: | -40~75 |
Material de la envoltura: | LSZH, HDPE, PVC | Miembro de fuerza: | Alambre de acero |
Color de la fibra: | Azul, naranja, Brown, aguamarina, gris, modificado para requisitos particulares |

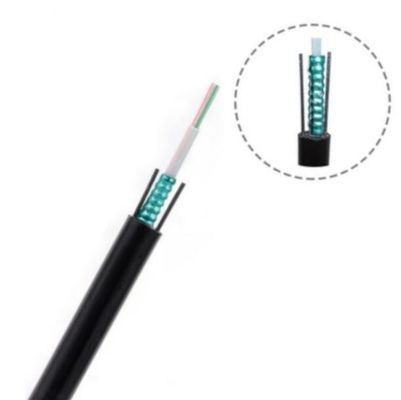

Descripción: Cable de fribra óptica acorazado del solo modo del Uni-tubo de GYXTW
Características del cable de fribra óptica acorazado del solo modo del Uni-tubo de GYXTW
* buen funcionamiento mecánico y de la temperatura
* tubo flojo de alta resistencia que es hidrólisis resistente
* compuesto especial del relleno del tubo asegurar una protección crítica de la fibra
* machaque la resistencia y la flexibilidad
* aumento de PSP a prueba de humedad
* dos alambres de acero paralelos asegurar resistencia a la tensión
* instalación de diámetro bajo, ligera y amistosa
* longitud de entrega larga
No.
|
1
|
2
|
3
|
4
|
5
|
6
|
Color
|
Azul
|
Naranja
|
Verde
|
Brown
|
Gris
|
Blanco
|
No.
|
7
|
8
|
9
|
10
|
11
|
12
|
Color
|
Rojo
|
Negro
|
Amarillo
|
Púrpura
|
Rosa
|
Aguamarina
|
No.
|
13
|
14
|
15
|
16
|
17
|
18
|
Color
|
S100 azul
|
S100 anaranjado
|
S100 verde
|
Brown S100
|
Gris S100
|
S100 blanco
|
No.
|
19
|
20
|
21
|
22
|
23
|
24
|
Color
|
S100 rojo
|
Naturaleza S100
|
S100 amarillo
|
S100 púrpura
|
S100 rosado
|
Aguamarina S100
|
No. de cable
|
2~8
|
10~12
|
14~24
|
|
Modelo de la fibra
|
G.652D
|
|||
Miembro de fuerza |
Material
|
Alambre de acero
|
||
Diámetro (±0.05) milímetro
|
0,8
|
0,8
|
0,8
|
|
Tubo flojo |
Material
|
PBT
|
||
Diámetro (±0.06) milímetro
|
2,1
|
2,4
|
2,8
|
|
Grueso (±0.03) milímetro
|
0,32
|
0,35
|
0,4
|
|
NO/tubo de Max.Core
|
8
|
12
|
24
|
|
Agua que bloquea la capa (material)
|
Agua que bloquea la cinta
|
|||
Armoring |
Material
|
Tira de acero
|
||
Grueso (±0.03) milímetro
|
0,25
|
|||
Envoltura externa |
Material
|
MDPE
|
||
Grueso (±0.2) milímetro
|
2
|
|||
Diámetro del cable (±0.2) milímetro
|
7,9
|
8,1
|
8,5
|
|
Peso del cable (±5) kg/km
|
60
|
63
|
68
|
|
Radio de doblez mínimo |
Sin la tensión
|
10.0×Cable - φ
|
||
Bajo tensión máxima
|
20.0×Cable - φ
|
|||
Gama de temperaturas (℃)
|
Instalación
|
-20~+60
|
||
Transport&Storage
|
-40~+70
|
|||
Operación
|
-40~+70
|
Funcionamiento mecánico | |
Max Tension Performance | IEC 60794-1-2-E |
Max. Operation Tension | IEC 60794-1-2-E1 |
Prueba del agolpamiento | IEC 6079 – 1-2-E3 |
Prueba de impacto | IEC 60794-1-2-E4 |
Doblez repetido | IEC 60794-1-2-E6 |
Prueba de la torsión | IEC 60794-1-2-E7 |
Curva de cable | IEC 60794-1-2-E11A |
Coeficiente de atenuación | ITU-T G.652 |
Prueba estructural | IEC-60793-1-20 |
Funcionamiento medioambiental | |
Ciclo de la temperatura | IEC 60794-1-2-F1 |
Penetración del agua | IEC 60794-1-2-F5B |
Flujo compuesto de archivaje | IEC 60794-1-E14 |
Marca del cable del cable de fribra óptica acorazado del solo modo del Uni-tubo de GYXTW
(1) indicación en metros/pies;
(2) cantidad y tipo de fibras;
(3) tipo de cable;
(4) nombre de la fábrica;
(5) fecha de la fabricación (año);
(6) otros requisitos;
Las marcas serán permanentes y legibles para la duración de la vida del cable. La precisión de la indicación de la longitud será mejor del 1000m±2m.

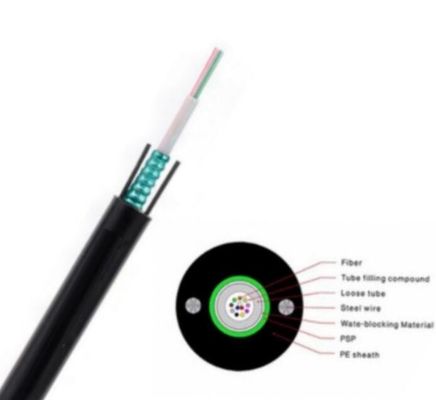

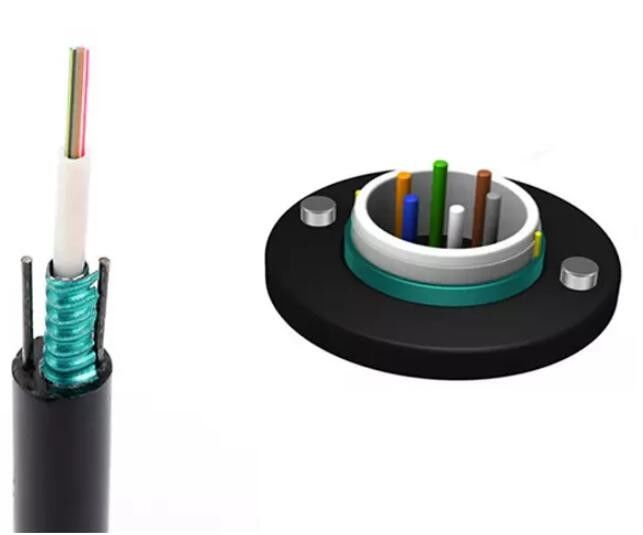

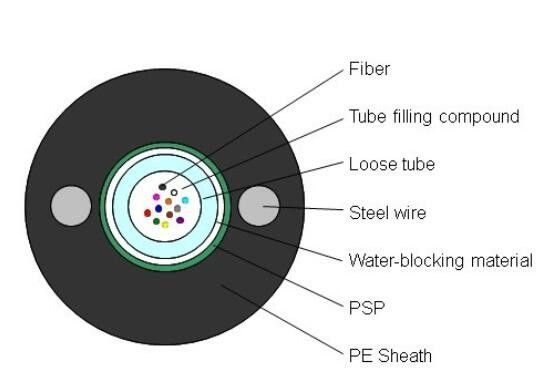

Dibujos del cable de fribra óptica acorazado del solo modo del Uni-tubo de GYXTW

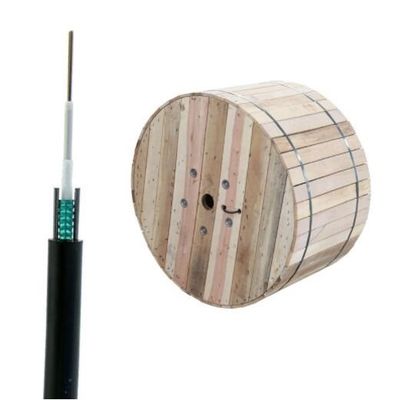

Paquete de cable de fribra óptica acorazado del solo modo del Uni-tubo de GYXTW
