Datos del producto:
|
| NOMBRE: | Arco-tipo aéreo cable de fribra óptica de FRP FTTH del descenso | Longitud de onda: | 1260 a 1650nm |
|---|---|---|---|
| Tipo: | divisor del plc de la fibra óptica, 1x2 1x4 1x8 1x16 2x8 2x16 | Conector: | SC LC |
| Tipo de cable:: | G657A1 o como pedido de los clientes | Temperation de funcionamiento: | -40℃ a 85℃ |
| No de la fibra: | 2 4 8 16 | Uso: | FTTH |
| Resaltar: | cable de descenso aéreo de 1650nm FTTH,cable de descenso aéreo de 1260nm FTTH,cable de fribra óptica de 1260nm FTTH |
||
Arco-tipo aéreo cable de fribra óptica de FRP FTTH del descenso
Descripción:
|
Nombre del artículo
|
Cable de fribra óptica de GJYXFCH FTTH
|
|
Lugar del origen
|
Wuhan, China
|
|
Number modelo
|
GJYXFCH
|
|
Marca
|
Honwy
|
|
Tipo de la fibra
|
Solo modo ITU-T G657A
|
|
Fibra no.
|
2-4cores
|
|
Miembro de fuerza
|
FRP paralelo
|
|
Material de la chaqueta
|
LSZH/PVC
|
|
Estructura del cable
|
Tipo del arco
|
|
Certificado
|
ISO9001/CE/RoHS/CE
|
|
Almacenar temperatura
|
20℃ a + 60℃
|
|
Uso
|
Antena de FTTH/Outdoor
|
Características:
Uso:
Característica de la fibra:
| Código de cable |
Fibra Cuenta |
Diámetro del cable milímetro |
Cable peso Kg/km |
Tensilse Fuerza N larga/a corto plazo |
Agolpamiento Resistencia N larga/a corto plazo |
Radio de Bedning Dinámico/estático milímetro |
| GJXFH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 8 | 30/60 | 300/1000 | 15/30 |
| GJXFH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 8,5 | 30/60 | 300/1000 | 15/30 |
| GJXFH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
| GJXH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 9 | 30/60 | 300/1000 | 15/30 |
| GJXH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 9,5 | 30/60 | 300/1000 | 15/30 |
| GJXH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 |
15/30 |
|
Fibra óptica del solo modo de G.652D (B1.3)
|
|||
|
Artículo
|
Estándar
|
Unidad
|
|
|
Atenuación
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersión
|
1288nm~1339nm
|
|D|≤3.4
|
picosegundo (nanómetro·kilómetro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
picosegundo (nanómetro·kilómetro)
|
|
|
1550nm
|
≤17.8
|
picosegundo (nanómetro·kilómetro)
|
|
|
longitud de onda de la Cero-dispersión
|
1300~1322
|
(nanómetro)
|
|
|
cuesta de la Cero-dispersión
|
≤0.091
|
picosegundo (nm2•kilómetro)
|
|
|
PMD
|
Sola fibra de PMD
|
≤0.15
|
ps/√km
|
|
Vínculos de PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diámetro del revestimiento
|
125±1.0
|
μm
|
|
|
No-circularidad del revestimiento
|
≤0.8
|
%
|
|
|
error de la concentricidad del Corazón-revestimiento
|
≤0.6
|
μm
|
|
|
Diámetro de capa
|
245±10
|
μm
|
|
|
Revestimiento/error de capa de la concentricidad
|
≤10.0
|
μm
|
|
|
Longitud de onda de atajo
|
1.18~1.33
|
μm
|
|
|
Atenuación de Macrobend
(ф 50m m, 100 ciclos)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Radio de doblez
|
≥5
|
m
|
|
|
Parámetros dinámicos del cansancio
|
≥20
|
nd
|
|
|
Atenuación adicional
@1310nm y
@1550nm
|
Prueba de ciclo de la temperatura:
(- 60℃~85℃, 3 ciclos) |
≤0.03
|
dB/km
|
|
El agua empapa la prueba:
(23℃ por 30 días) |
≤0.03
|
dB/km
|
|
|
Prueba de calor húmeda:
(85℃, 85%RH por 30 días) |
≤0.03
|
dB/km
|
|
|
Prueba de envejecimiento termal (85℃ por 30 días)
|
≤0.03
|
dB/km
|
|
|
El agua caliente empapa la prueba: (60℃ por 15 días)
|
≤0.03
|
dB/km
|
|

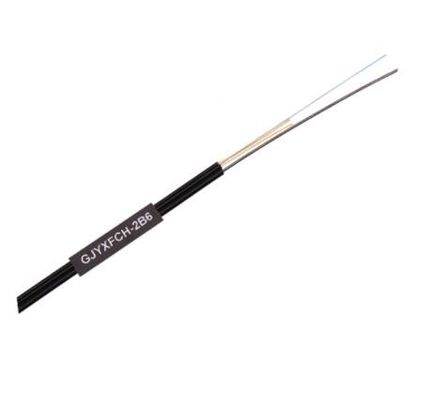

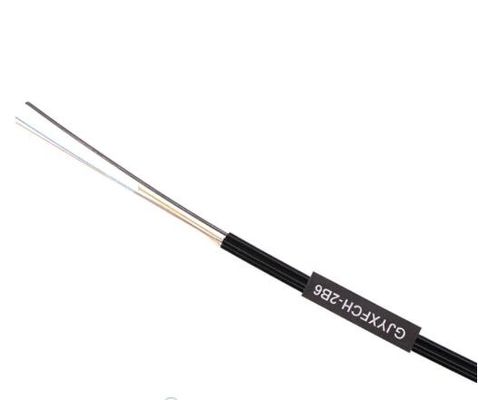

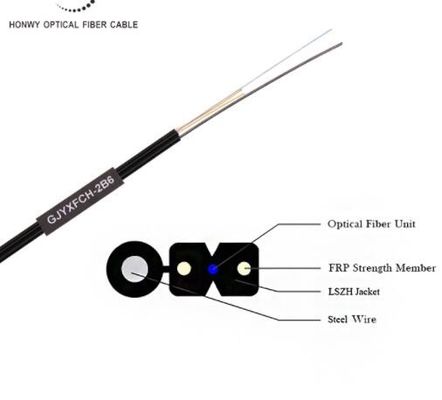

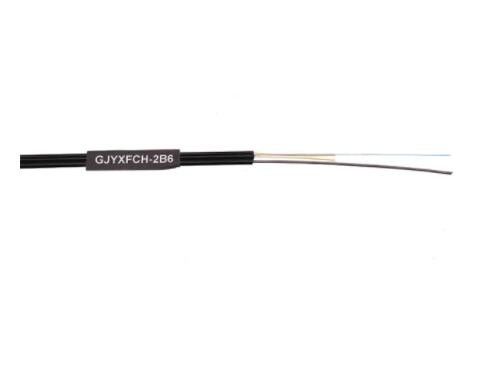

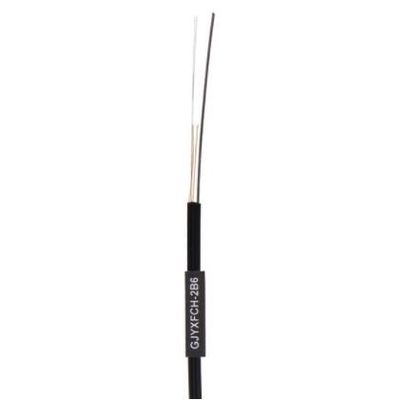

Dibujos del arco-tipo aéreo cable de fribra óptica de FRP FTTH del descenso
